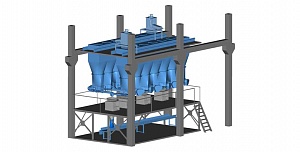

Участок централизованной развески сыпучих химикатов (модель ЦРХ-14)

Участок централизованной развески сыпучих химикатов (модель ЦРХ-14)

Назад

Участок предназначен для развески сыпучих химикатов в контейнеры или пластиковые пакеты, в том числе с низкой температурой плавления.

Описание

Особенности конструкции:

• участок располагается на двух этажах;

• состоит из бункеров, установленных в межэтажном перекрытии, винтовых питателей с отсекателями, весов тензометрических ковшовых, системы загрузки бункеров, системы аспирации, системы управления;


• загрузка бункеров производится через шкафы загрузочные, установленные на механизмах, позволяющих перемещать шкафы к бункерам;


• бункеры для серы оснащены системой защиты от статического электричества;


• уровень загрузки бункеров контролируется датчиками уровня;


• весы и загрузочные шкафы подключены к системе вытяжной вентиляции при помощи вентиляционных воздуховодов;


• развеска химикатов производится в соответствии с подготовленными сменными заданиями, согласно которых оператор закрепляет пластиковый пакет на разгрузочный патрубок заданных весов при помощи механизма крепления пакета. По сигналу системы управления включается заданный питатель, происходит навешивание химиката и выгрузка взвешенной порции в пакет. При взвешивании каждого химиката в отдельный пакет механизм крепления пакета срабатывает после получения навески. При наборе нескольких химикатов в один пакет устройство крепления пакета срабатывает после полного набора навесок. Пакет запаивается, маркируется оператором;


• управление участком может производиться как из операторной, так и с пульта местного управления.

Технические характеристики:

  Модель   ЦРХ - 14
  Грузоподъёмность весов, кг   2; 5; 10
  Тип весов   тензометрические ковшовые
  Точность взвешивания   0,25% от верхнего предела взвешивания
  Привод заслонки ковша   пневматический
  Объём бункеров, м3, не менее   2,5
  Диаметр шнеков винтовых питателей, мм   80, 100, 150
  Мощность приводов питателей, кВт   2,2; 3,0
  Привод отсекателя   пневматический
  Давление сжатого воздуха в пневмосистеме, МПа   0,4 - 0,6
                                           Габаритные размеры, мм (по бункерам)
  Длина   9 800
  Ширина   6 000
  Высота   9 200

Рекомендуется для ручной развески в подготовительных производствах шинных, кабельных, асбестовых и заводов РТИ.
Данное изделие можно изготовить по ТЗ заказчика, учитывая его заданные параметры и особенности.

Фото

Видео

Особенности конструкции:

• участок располагается на двух этажах;

• состоит из бункеров, установленных в межэтажном перекрытии, винтовых питателей с отсекателями, весов тензометрических ковшовых, системы загрузки бункеров, системы аспирации, системы управления;


• загрузка бункеров производится через шкафы загрузочные, установленные на механизмах, позволяющих перемещать шкафы к бункерам;


• бункеры для серы оснащены системой защиты от статического электричества;


• уровень загрузки бункеров контролируется датчиками уровня;


• весы и загрузочные шкафы подключены к системе вытяжной вентиляции при помощи вентиляционных воздуховодов;


• развеска химикатов производится в соответствии с подготовленными сменными заданиями, согласно которых оператор закрепляет пластиковый пакет на разгрузочный патрубок заданных весов при помощи механизма крепления пакета. По сигналу системы управления включается заданный питатель, происходит навешивание химиката и выгрузка взвешенной порции в пакет. При взвешивании каждого химиката в отдельный пакет механизм крепления пакета срабатывает после получения навески. При наборе нескольких химикатов в один пакет устройство крепления пакета срабатывает после полного набора навесок. Пакет запаивается, маркируется оператором;


• управление участком может производиться как из операторной, так и с пульта местного управления.

Технические характеристики:

  Модель   ЦРХ - 14
  Грузоподъёмность весов, кг   2; 5; 10
  Тип весов   тензометрические ковшовые
  Точность взвешивания   0,25% от верхнего предела взвешивания
  Привод заслонки ковша   пневматический
  Объём бункеров, м3, не менее   2,5
  Диаметр шнеков винтовых питателей, мм   80, 100, 150
  Мощность приводов питателей, кВт   2,2; 3,0
  Привод отсекателя   пневматический
  Давление сжатого воздуха в пневмосистеме, МПа   0,4 - 0,6
                                           Габаритные размеры, мм (по бункерам)
  Длина   9 800
  Ширина   6 000
  Высота   9 200

Рекомендуется для ручной развески в подготовительных производствах шинных, кабельных, асбестовых и заводов РТИ.
Данное изделие можно изготовить по ТЗ заказчика, учитывая его заданные параметры и особенности.
